Сварочные кондукторы и зажимы Foerster для сборки рамочных конструкций
Облегченная версия сварочного стола Foerster с фиксацией под прямым углом рамы



Легкая версия кондуктора Foerster рамных изделий весом до 100 кг



Легкая версия 3D сварочного манипулятора Foerster для изготовления рам



Тяжелая версия сборочно-монтажного кондуктора Foerster для сварки рамных изделий типа 4500 модель 2009



Тяжелая версия сварочного стола Foerster для рамных конструкций типа 4500 eco

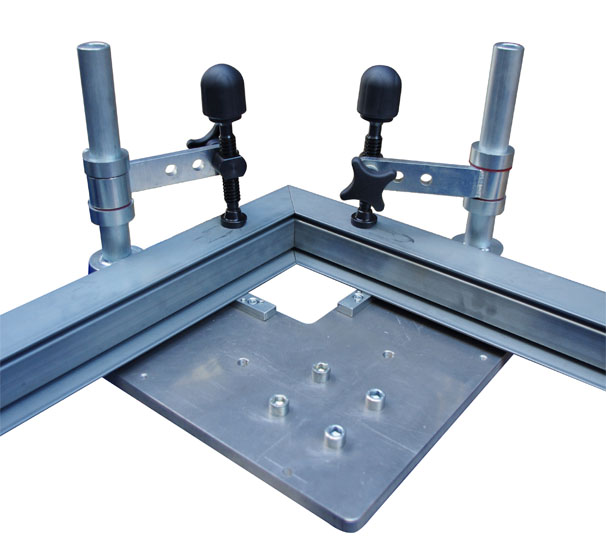

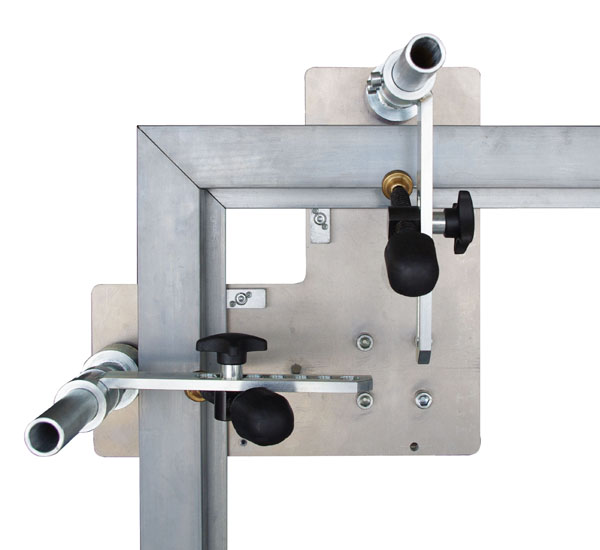

Зажимы Foerster для сборки рамочных конструкций


Сварочные столы для рамных изделий позволяют точно отрегулировать и приварить все стороны по длине и ширине различных по размерам рам в перпендикулярном положении, а так же точно выставить внутрирамные элементы.

В процессе работы зажимные углы верхней и нижней части рамы устанавливаются для сварки. Механические зажимные элементы с винтовым зажимом расположены в непосредственной близости к сварному соединению, при их помощи достигается регулировка точности соединения и компенсация стыка. Зажимной угол слева внизу определяет начальную 0-точку для x- и y-оси.

Сварочные столы для рамных конструкций могут наклоняться на 225°, после зажатия компонентов, рама может быть сварена с перевалом на обе стороны.

На рисунках приведены Сварочные столы с отличиями в:

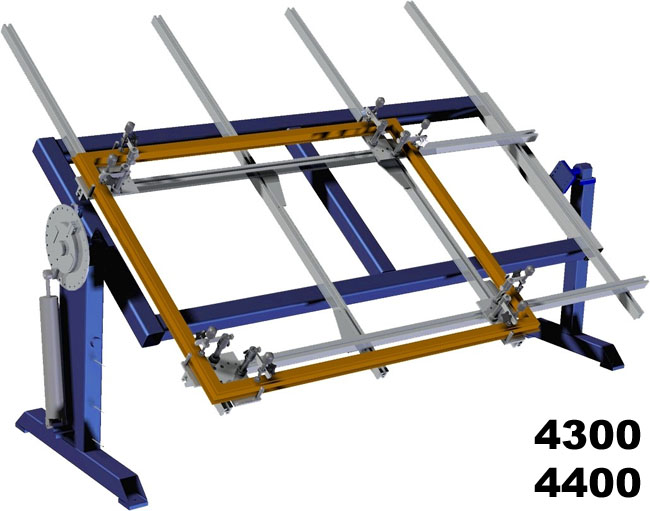

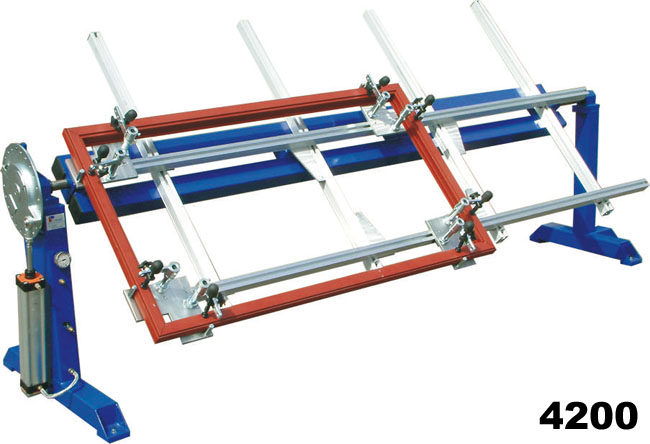

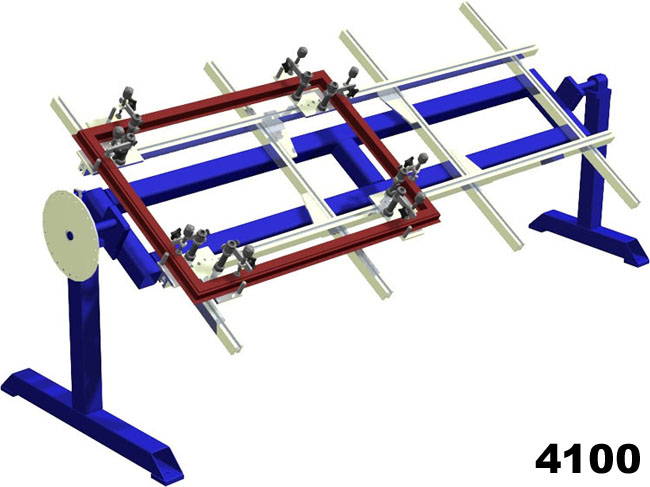

Легкая версия, тип 4100 – 4400

- без электропривода вращения
- с простыми профильными направляющими
- вес детали до 100кг
- ширина детали до 2.500мм
- с измерительной шкалой

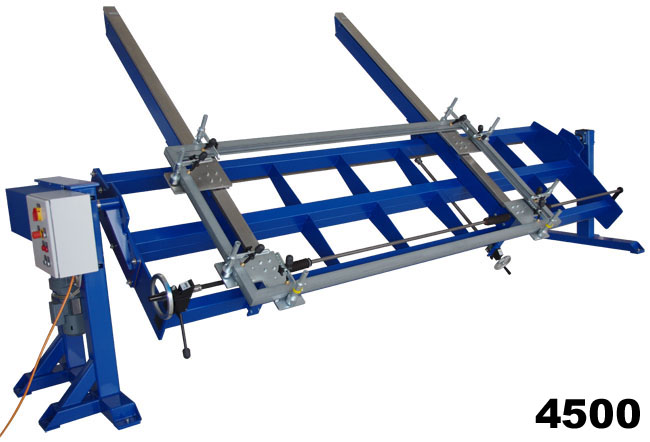

Тяжелая версия, тип 4500 модель 2009

- с электроприводом вращения
- с шаровинтовой передачей и направляющей
- одна стационарная траверса (левая) и одна (или несколько) траверс перемещаемые посредством вращения рукоятки параллельно направляющим салазкам
- вес детали до 200кг
- ширина детали до 3.000мм
- все зажимные углы (совместо x-, y-оси) параллельны и переставляемы в комбинации с цифровой шкалой измерения

Тяжелая версия, тип 4500 eco

- с электроприводом вращения
- с шаровинтовой передачей и направляющей
- одна стационарная траверса (левая) и одна (или несколько) траверс перемещаемые посредством вращения рукоятки параллельно направляющим салазкам
- вес детали до 200кг
- ширина детали до 3.000мм
- правосторонние зажимные углы (по x-оси) параллельны задние зажимные углы (по y-оси) индивидуально перемещаются по измерительной шкале
