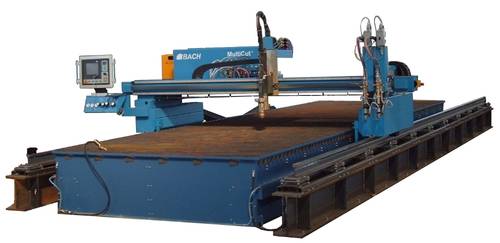

Машины термической резки MultiCut

MultiCut® - это наша линия продуктов, машины из которой покрывают массу параметров резки для удовлетворения высочайшим требований. Засчет выполнения комбинированных заданий резки и применения дополнительного оборудования, это устройство применимо для удовлетворения требований лидеров технологии отрасли.

- Универсальное применение, надежное и высокопроизводительное устройство для комбинированных заданий резки
- Максимальное число резаков: 6 (из них 2 плазма), газовых резаков > 6 по запросу
- Дополнительное оборудование для маркировки, сверловки и нарезки фасок (по запросу)
- Оптимально для выполнения большого количества повторяющихся заданий резки.
- Высокая точность резки и слежения контуру в сочетании с современной техникой резки





Техническое описание

Устойчивый портал машины служит для выполнения комбинированных заданий резки (автоген и/или плазма). Он предназначен для выполнения операций на большой рабочей ширине и удовлетворяет высочайшим требованиям. Допускающая большие нагрузки портальная конструкция позволяет применять дополнительные узлы и устройства (сверловка, маркировка, нарезка фасок). Оснащенное системами линейных перемещений и синхронизированными приводами – это устройство соответствует новейшим техническим требованиям. В режиме газовой резки MultiCut® оснащается емкостным, а в режиме плазменной резки зависимым от напряжения электрической дуги управлением высотой резака.

КЧПУ-машина термической резки MultiCut® для большего комфорта и удобства пользования оснащена нашей новой разработкой – КЧПУ-управлением myBach® для 3 осей (X, Y, Z).

MultiCut® может быть укомплектована столами для сухой и влажной резки в модульном виде конструкции. Вытяжные столы выполнены по принципу секционной вытяжки. Стандарты по технике безопасности и охране труда выполнимы, за счет применения центрального устройства фильтрации.

Столы для подводной резки, по выбору, могут быть поставленны с гидравлическими цилиндрами, что позволяет выполнять резку как под, так и над водой. Приспособления для удаления со дна шлама/траспортерные ленты могут быть предложены как дополнительная опция.

Применяемый модуль программного обеспечения обеспечивает функциональность устройства в соответствии с желаемыми заданиями резки.

Тем самым MultiCut® отличается своей гибкостью и эффективностью и прелагает для каждого задания резки индивидуальное решение.

… высокодинамична и многофункциональна
Рабочая ширина	 2500 3000 3500 4000 4500 3)
Ширина колеи	 3500 4000 4500 5000 5500
Габарит. ширина  4725 5225 5725 6225 6725
Габарит. высота  	2200 мм
Станд. рельсовый путь	6000 мм 1)
Раб. длина	 	4000 мм
Скорость реза	 	0 - 12000 мм/мин
Макс. скорость хода	        > 25000 мм/мин
Толщина реза с 1 резаком	3 - 200 мм
Толщина реза с 3 резаками	3 - 100 мм
Макс.число держателей резаков	6 (из них 2 на плазму) 2)
Напряжение/частота 		230 В / 50 Гц
Мощность без источника плазмы	< 2,5 kВт

1) Удлинение в секциях по 1000 мм
2) Автоген > 6 по запросу
3) Другая рабочая ширина - по запросу
